產品詳情

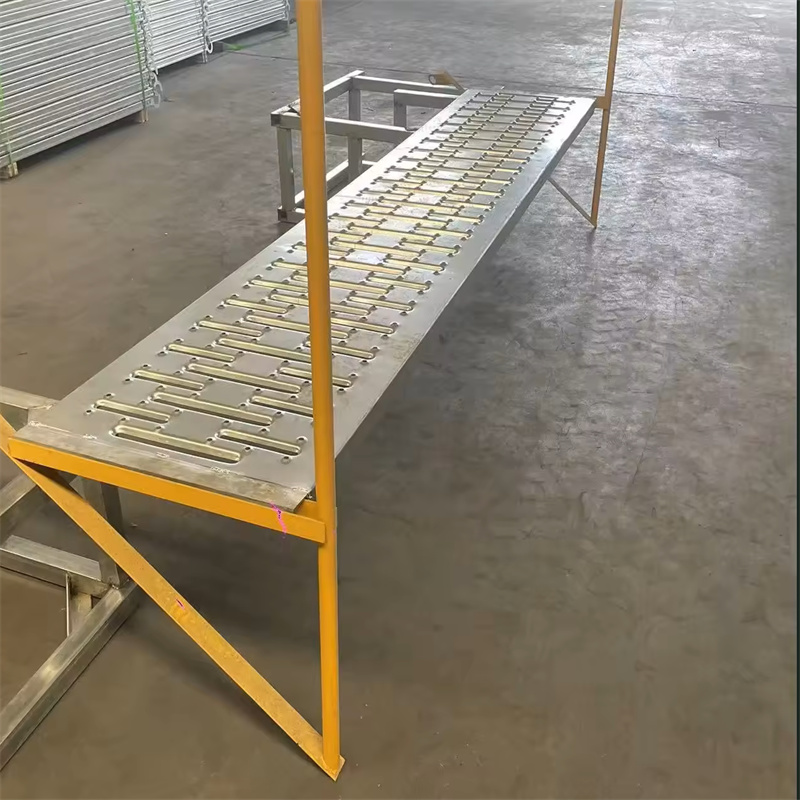

隧道走道板
隧道走道板是一種專門應用于隧道環境的特殊走道板。它的主要特點是板面上有沖孔設計。這些沖孔具有以下幾個作用：減重：在不影響強度的前提下，減輕走道板的整體重量，便于安裝和運輸。排水和通風：有助于隧道內的積水及時排出，同時促進空氣流通，改善隧道內部的環境條件。防滑：沖孔的存在增加了表面的摩擦力，提高行走的安全性，減少滑倒的風險。隧道沖孔走道板通常采用高強度的材料制造，如不銹鋼或高強度鋼材，以確保其能夠承受隧道內的各種荷載和環境壓力。在安裝方面，需要嚴格按照設計要求進行，確保其穩固可靠，并且與隧道的其他結構部件良好銜接。河北逍迪絲網制品有限公司：在生產過程中，還需遵循相關的質量管理標準，以確保生產過程的規范化、標準化，保證產品質量的穩定性和可靠性。同時，根據具體的隧道工程要求和設計規范，可能還會有一些特定的技術要求和驗收標準。
隧道走道板生產執行標準
- 材料標準：
- 鋼材標準：如 GB/T 700-2006《碳素結構鋼》，規定了碳素結構鋼的牌號、化學成分、力學性能等要求，確保所使用的鋼材符合強度、韌性等方面的指標，能承受隧道環境中的各種載荷。例如，Q235 鋼等常用于走道板的生產，其屈服強度、抗拉強度等性能需滿足標準規定 。
- 不銹鋼標準：對于采用不銹鋼材質的沖孔走道板，可參考 GB/T 4237-2015《不銹鋼熱軋鋼板和鋼帶》和 GB/T 3280-2015《不銹鋼冷軋鋼板和鋼帶》，這兩個標準對不銹鋼板材的化學成分、尺寸、外形、重量、技術要求、試驗方法、檢驗規則等方面做出了詳細規定，保證不銹鋼的耐腐蝕性、強度等性能達標。比如 304、316 等不銹鋼牌號，其鉻、鎳等元素的含量需符合標準要求，以確保走道板在隧道潮濕、有一定化學侵蝕的環境下具有良好的耐蝕性和強度 。
- 沖孔工藝標準：
- 沖孔尺寸精度：沖孔的直徑、間距等尺寸應符合設計要求，偏差需控制在一定范圍內。例如，孔徑的允許偏差可能為 ±0.1mm - ±0.3mm，孔間距的允許偏差可能為 ±0.2mm - ±0.5mm，以保證沖孔的均勻性和一致性，不影響走道板的整體性能和外觀 。
- 沖孔形狀規則度：沖成的孔形狀應規則，無明顯變形、毛刺等缺陷。如圓孔應保持圓形，橢圓孔的長軸、短軸尺寸應符合設計要求，避免因孔形狀不規則導致應力集中或影響安裝使用 。
- 沖孔邊緣質量：沖孔邊緣應光滑，無銳利的邊角，防止在安裝和使用過程中對人員造成傷害，同時也減少因邊緣缺陷引起的應力集中和腐蝕問題 。
- 力學性能標準：
- 承載能力：根據隧道內的使用場景和可能承受的載荷，確定走道板的承載能力要求。例如，對于人員通行的走道板，需滿足一定的均布荷載要求，可能規定單人通行的走道板均布荷載能力不小于 3.0kN/m2，雙向通行的不小于 5.0kN/m2；對于可能有小型設備或工具放置的走道板，承載能力要求更高。通過力學計算和試驗驗證，確保走道板在設計載荷下不會發生過度變形、斷裂等問題 。
- 抗彎曲性能：走道板應具有足夠的抗彎曲能力，以承受在使用過程中可能產生的彎曲應力。可通過彎曲試驗來檢測，如規定在一定的跨距和加載條件下，走道板的彎曲變形量不得超過規定值，保證其在使用過程中能保持穩定的結構形態，不發生過大的彎曲變形影響使用安全和舒適性 。
- 連接強度：如果走道板由多個部件連接而成，連接部位的強度應足夠。例如采用焊接連接時，焊縫的強度、焊接質量應符合相關焊接標準的要求，如焊縫的尺寸、焊接缺陷的允許程度等；采用螺栓連接時，螺栓的規格、擰緊力矩等應符合設計要求，確保連接牢固可靠，在使用過程中不會出現連接部位松動、斷裂等問題 。
- 表面處理標準：
- 防腐處理：由于隧道環境通常較為潮濕，可能存在一定的腐蝕性介質，走道板需要進行有效的防腐處理。例如，采用熱浸鍍鋅工藝時，鍍鋅層的厚度應符合規定，一般可能要求鍍鋅層厚度不小于一定數值（如 50μm - 80μm），以保證在隧道環境中的長期防腐效果，延長走道板的使用壽命。或者采用涂漆等防腐涂層時，涂層的厚度、附著力、耐腐蝕性等性能指標也應符合相應的標準和要求 。
- 防滑處理：為了確保人員在走道板上行走的安全，表面需進行防滑處理。例如，可在走道板表面壓制防滑紋路或設置防滑凸起，防滑性能應達到一定的標準要求，如規定在一定的摩擦系數范圍內，以防止人員在行走時滑倒。常見的防滑標準可能要求摩擦系數不小于 0.5 - 0.6 等 。
- 尺寸和公差標準：
- 平面尺寸：走道板的長度、寬度等平面尺寸應符合設計要求，允許的尺寸偏差需控制在合理范圍內。例如，長度和寬度的允許偏差可能為 ±5mm - ±10mm，以保證走道板能夠準確安裝在隧道內的預定位置，且相鄰走道板之間的拼接緊密、平整 578。
- 厚度公差：走道板的厚度應均勻，厚度公差需符合規定。例如，對于一定厚度的走道板（如 3mm - 5mm 厚），厚度允許偏差可能為 ±0.2mm - ±0.3mm，以確保走道板的整體強度和剛度均勻一致，避免因厚度不均勻導致局部強度不足或安裝不平整等問題 。
隧道走道板優點：
- 防滑性能好：表面的沖孔設計形成凹凸不平的結構，或者有專門的防滑紋理，能有效增加摩擦力，即使在潮濕、有油污等惡劣條件下，也能大大降低人員滑倒的風險，保障施工人員和行人在隧道內行走的安全 。
- 排水性能佳：沖孔的存在使得走道板上的積水能夠迅速通過孔洞排出，避免板面出現積水現象，保持走道干燥，減少水對走道板及隧道內其他設施的侵蝕，也有利于改善隧道內的工作環境 。
- 減輕自重：相比實心的走道板，沖孔設計在一定程度上減少了材料的使用量，從而降低了走道板的自重。這不僅便于運輸和安裝，還有利于減輕隧道整體結構的負荷 。
- 堅固耐用：一般采用優質鋼材或其他高強度材料制作，如鍍鋅板等，并經過特殊的加工工藝處理，如多次沖壓、折彎成型等，使其具有較高的強度和剛度，能夠承受較大的載荷，不易變形、損壞，使用壽命長 。
- 易于維護：其開放式的設計使得清潔和維護工作較為簡便，灰塵、雜物等不易堆積在走道板上，即使需要清理，也可以通過沖水等方式快速完成 。
- 防腐性能強：例如采用熱鍍鋅等表面處理工藝，能夠有效抵御隧道內潮濕、多塵等環境因素造成的腐蝕，保持走道板的性能穩定，減少維護和更換的頻率，降低長期使用成本 148。
- 提高施工效率：為施工人員提供了安全、穩定的行走通道，便于人員在隧道內進行各種施工作業，有利于提高施工的效率和進度。同時，其良好的排水和防滑性能，減少了因濕滑等原因導致的施工中斷或延誤 。
- 美觀大方：外觀簡潔、整齊，沖孔的樣式和排列可以根據設計需求進行調整，具有一定的裝飾性，能夠提升隧道整體的美觀度 。
- 適用性強：可以根據隧道的具體尺寸、形狀以及使用要求進行定制加工，滿足不同隧道工程的實際需求 。
隧道沖走道板安裝
- 安裝前準備
- 檢查走道板及相關配件的質量和數量，確保無損壞、變形和缺失。
- 準備好所需的安裝工具，如扳手、螺絲刀、電焊機等。
- 清理安裝位置，確保隧道壁面和地面平整、干凈，無雜物和凸起。
- 測量和定位
- 根據隧道的設計圖紙，使用測量工具確定走道板的安裝位置和標高。
- 在隧道壁面和地面上標記出固定點的位置。
- 固定支架安裝
- 將預先制作好的支架安裝在標記好的固定點上。
- 確保支架的水平度和垂直度，使用水平儀進行校準。
- 采用膨脹螺栓、化學錨栓或焊接等方式將支架牢固地固定在隧道結構上。
- 走道板鋪設
- 從一端開始，將沖孔走道板放置在支架上。
- 確保走道板的沖孔方向一致，板與板之間緊密拼接。
- 對于較長的走道，可能需要分段鋪設，注意各段之間的連接要平整、牢固。
- 連接和固定
- 使用螺栓、螺母將相鄰的走道板連接在一起。
- 對于需要焊接的部位，進行焊接操作，并確保焊縫質量符合要求。
- 檢查走道板與支架的連接是否牢固，如有松動，及時進行緊固。
- 調整和檢查
- 安裝完成后，再次檢查走道板的水平度、平整度和直線度。
- 調整不符合要求的部位，確保走道板安裝牢固、平整、順暢。
- 防腐處理（如有需要）
- 對焊接部位和裸露的金屬表面進行防腐處理，如涂刷防銹漆等。
- 清理和驗收
- 清理安裝現場的雜物和垃圾。
- 進行最終的驗收，檢查走道板的安裝質量是否符合設計和規范要求。
需要注意的是，具體的安裝方法和要求可能會因隧道的類型、設計要求以及現場條件的不同而有所差異。在安裝過程中，必須嚴格遵守相關的安全規范和施工標準。
